Olá pessoal! Este ano o Fórum Goiano de Software Livre está demais! Em 2016 preparamos uma lembrancinha do evento, no formato de um cartão que vira um lindo robozinho que irá lhe auxiliar a segurar o teu lápis 🙂

Se você compareceu e conseguiu o “badge” do evento, esta página ensinará você a montar o seu brinquedinho.

1 – Separando as peças

Você precisará de uma ferramenta cortante para separar as peças do robozinho da cartela.

Corte os pontos de união, conforme mostramos abaixo:

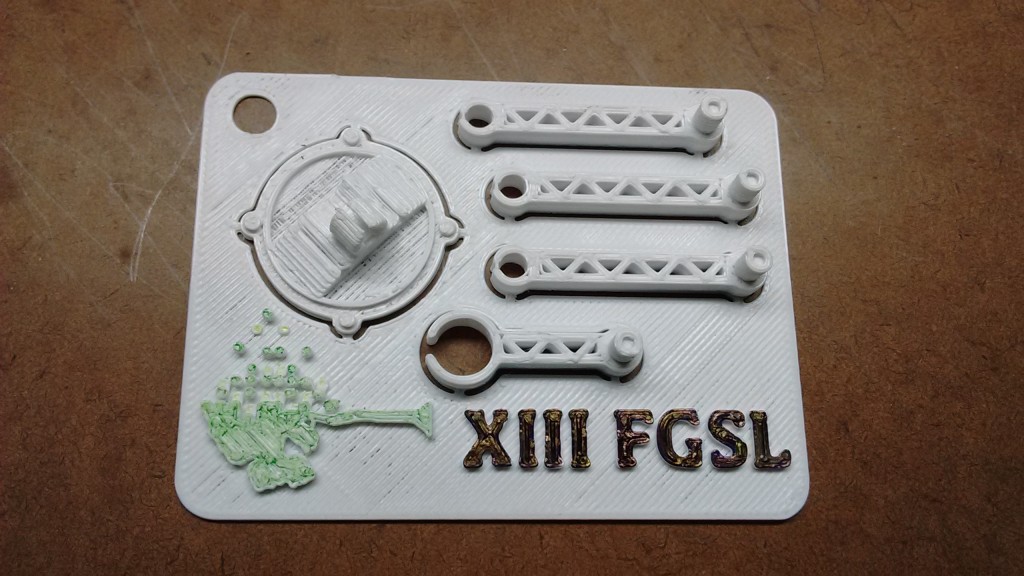

Na imagem abaixo podemos ver todos os pontos de união, salientados pelos círculos vermelhos:

Após cortar todos os pontos de união,temos as peças separadas.

2 – Preparando as juntas

Antes de efetuar a montagem final, precisamos preparas as juntas dos braços do robozinho. Devido ao processo de impressão 3D utilizado, as pinças acabam fundidas e precisam ser cortadas para ficarem separadas.

Essa separação faz com que a pinça se ajuste às irregularidades dos pinos. Veja abaixo as três peças que precisam sofrer esses ajustes.

Aplicamos o estilete no ponto central, cortando a frágil estrutura que une as pinças. Veja abaixo, a peça da direita já foi ajustada, a peça da esquerda não.

Abaixo as três peças ajustadas.



3 – Montagem

Iniciamos a montagem encaixando um dos 3 braços na base. Encaixe com cuidado o pino na pinça da base. Se você forçar rápido demais, poderá quebrar a pinça. Se ocorrer, um pouco de cola irá resolver.

Após isso, vamos encaixando peça por peça, deixando a peça menor no final do braço.

Intercale o lado das peças, preservando a simetria. Veja abaixo:

Pronto! Seu robô está pronto!

Agora você pode treinar o ajuste do centro de gravidade do seu “segurador” de lápis à vontade.
