Construção do Bloco aquecedor

O bloco aquecedor é responsável por aquecer e informar a temperatura do bico extrusor. O elemento aquecedor escolhido foi um resistor de 4,7R e 5W de potência. Esse resistor custa R$2,00 em casas especializadas, e portanto, barato e de fácil obtenção.

Iniciamos a construção do bloco aquecedor separando os materiais e ferramentas necessárias para a tarefa.

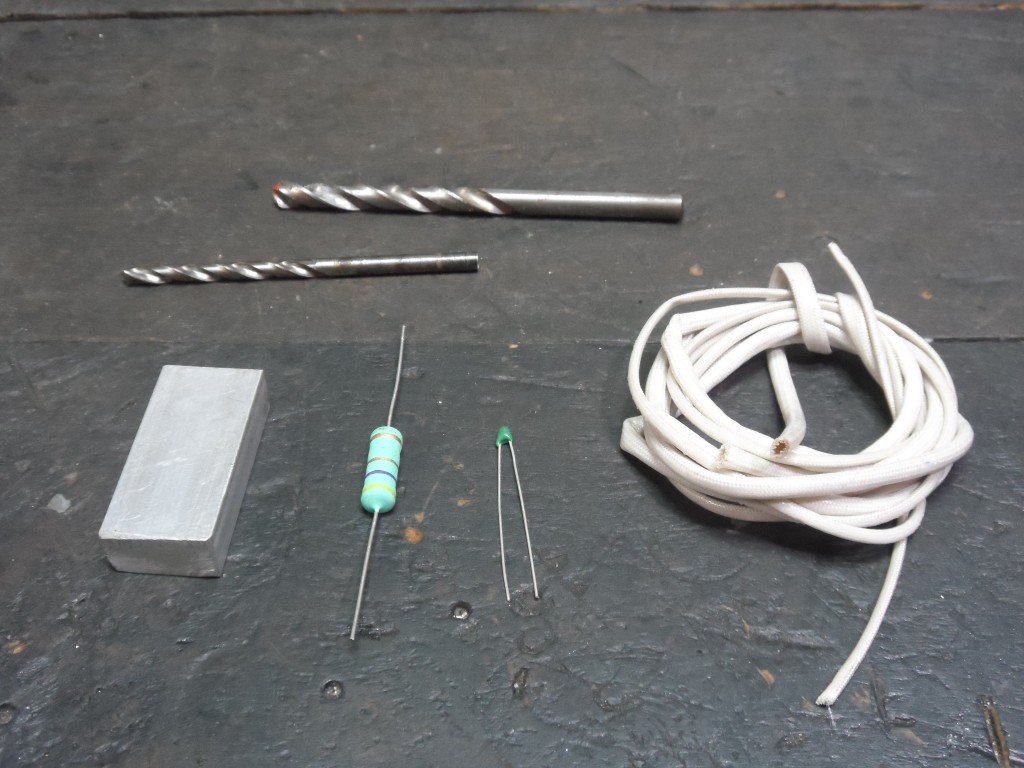

Materiais para fabricar o bloco aquecedor

O elemento sensor escolhido foi o termistor NTC de 100K, também outro componente barato e que pode ser facilmente encontrado por ai.

A barra de alumínio que usei é uma barra padrão de 9,5mm x 19mm e pode ser encontrada em lojas de ferragens.

O último material usado é o espaguetti térmico, que é um tubo isolante de fibra de vidro que isola elétricamente e que aguenta os 250 graus que o bico chega. Serve para isolar os terminais do resistor e do termistor.

Vamos iniciar a construção olhando o diagrama de furação que fiz para facilitar a nossa vida:

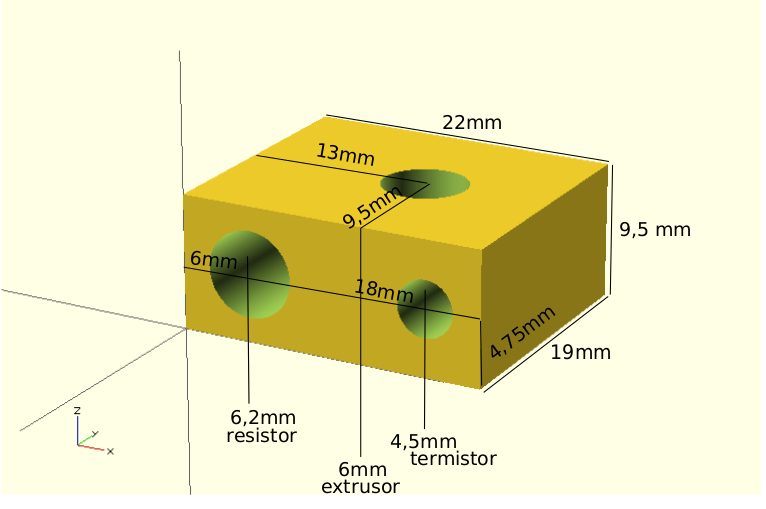

Cotas do bloco aquecedor

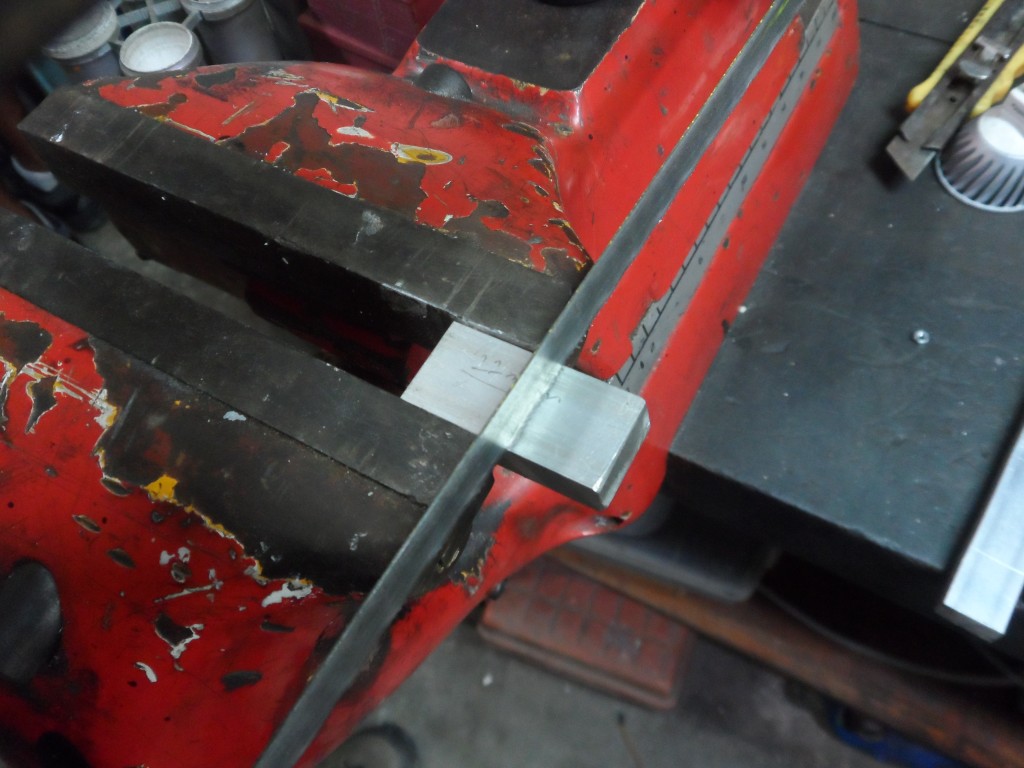

Então é fácil. Primeiro cortamos o pedaço da barra de alumínio em 22mm.

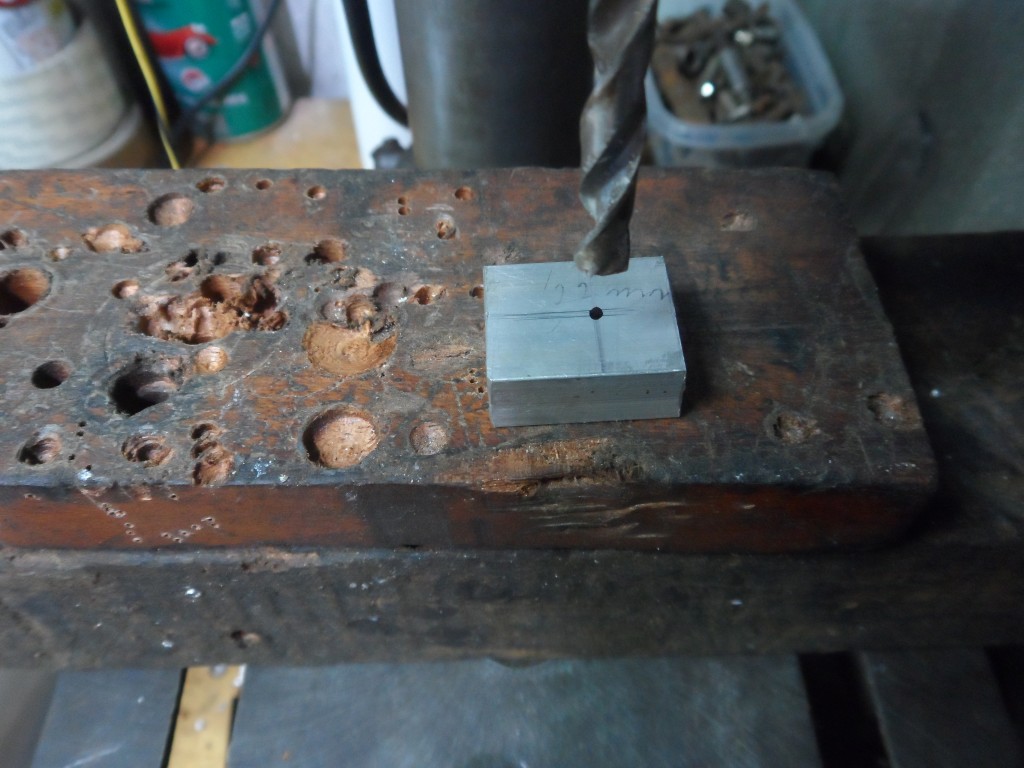

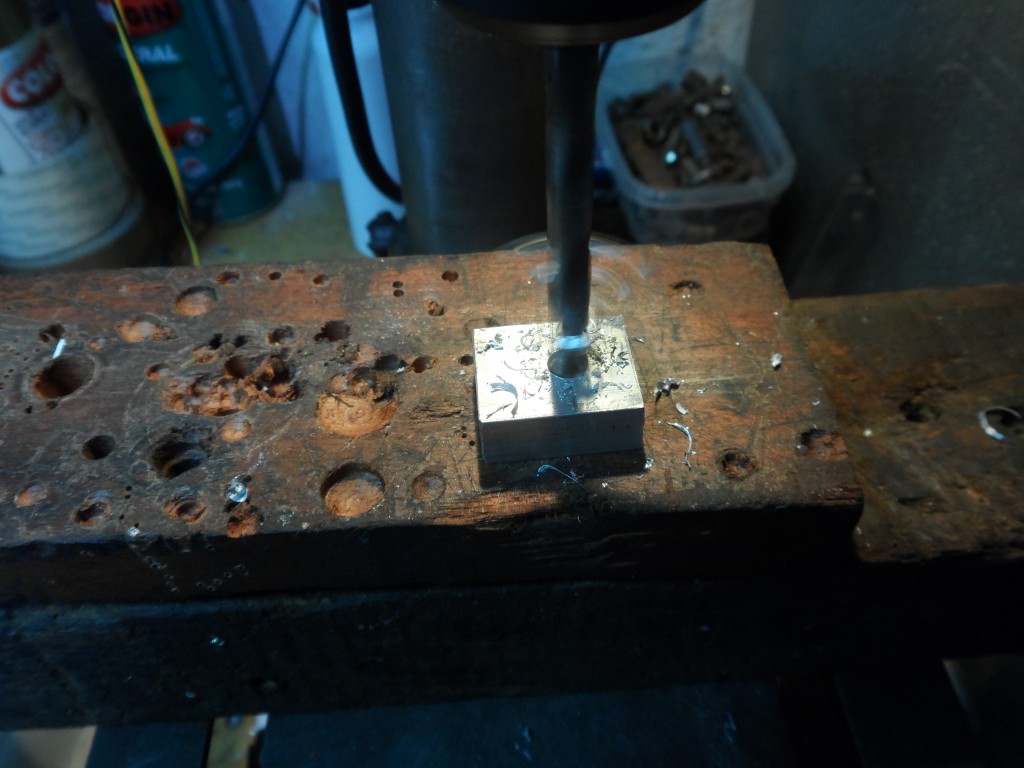

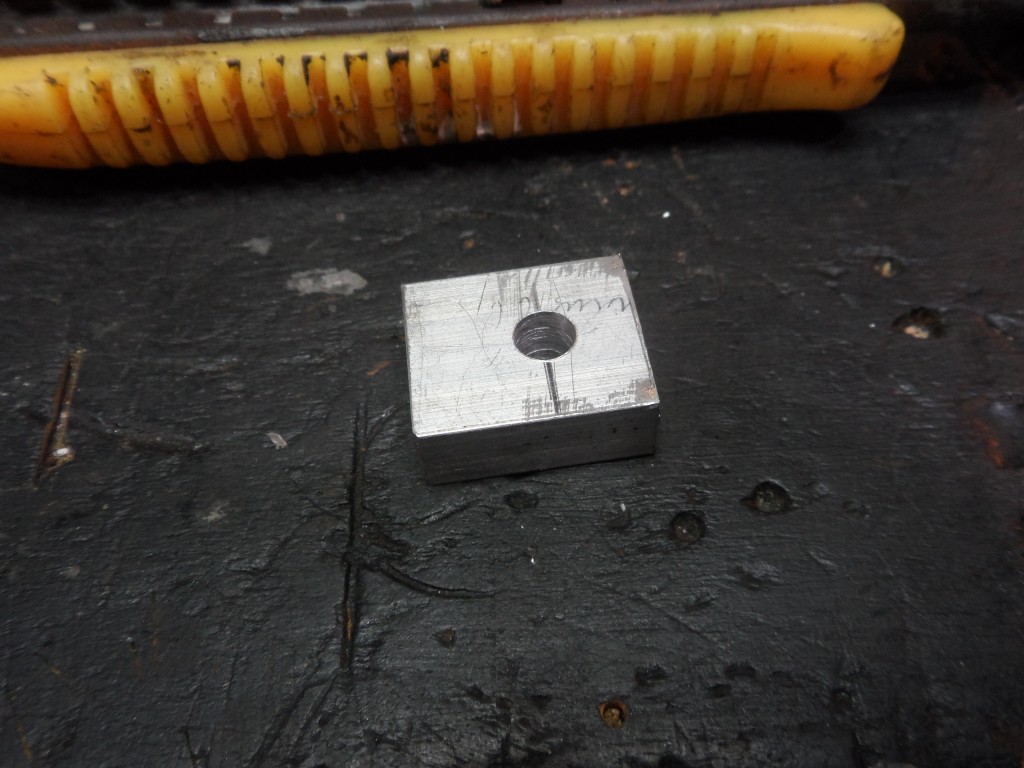

Depois de cortada a barra de 22m, iniciamos a furação. Primeiro o furo central. Usaremos a broca de 6mm. Note a posição do furo é no centro em y, mas a 13mm em x.

Usamos uma furadeira de bancada, mas todo os procedimentos podem ser feitos com uma furadeira comum e uma morsa para prender a peça.

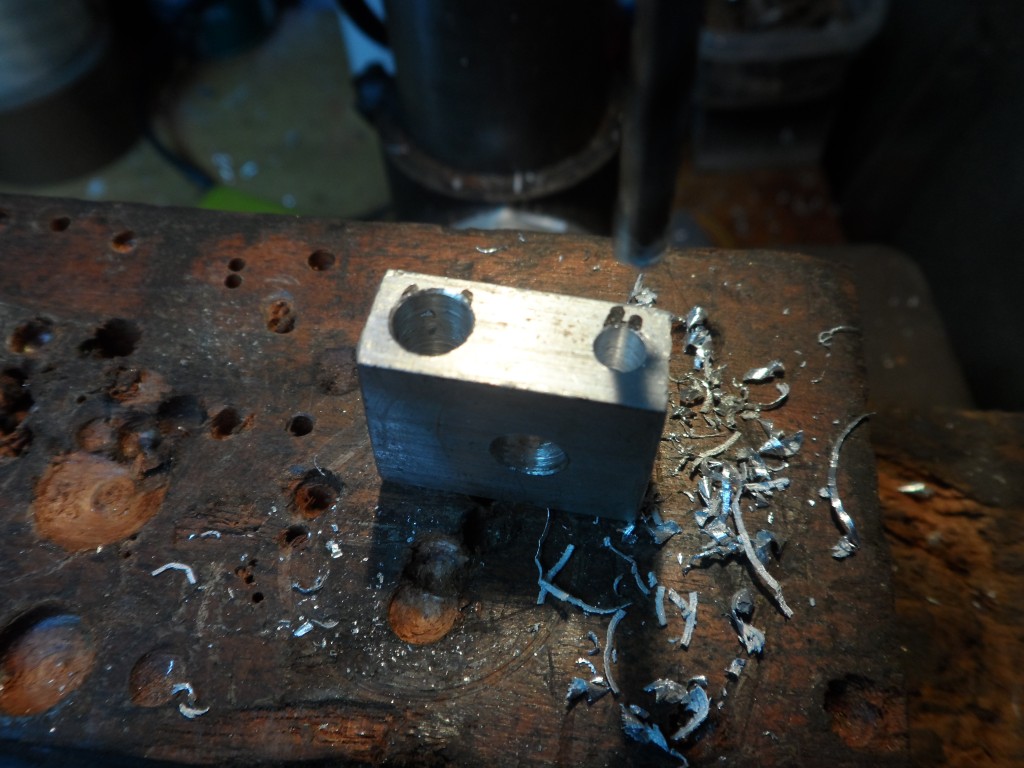

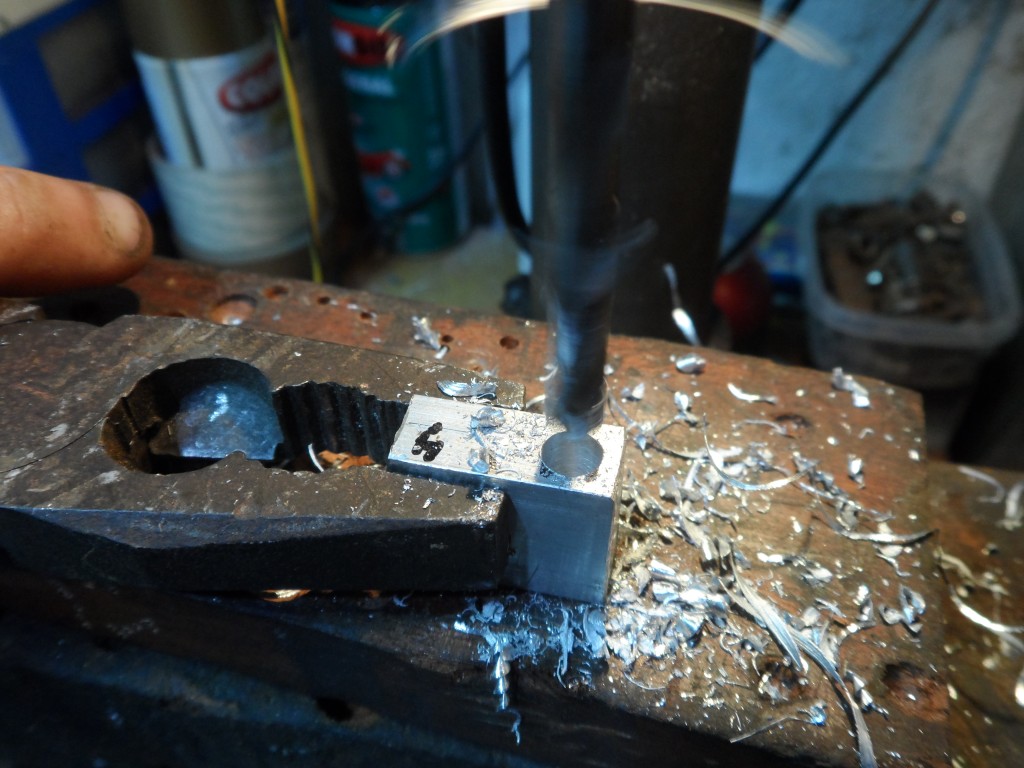

Depois fazemos os furos laterais. Um furo para o resistor, com a broca de 6mm novamente. E ao lado um furo de 4.5mm para o termistor

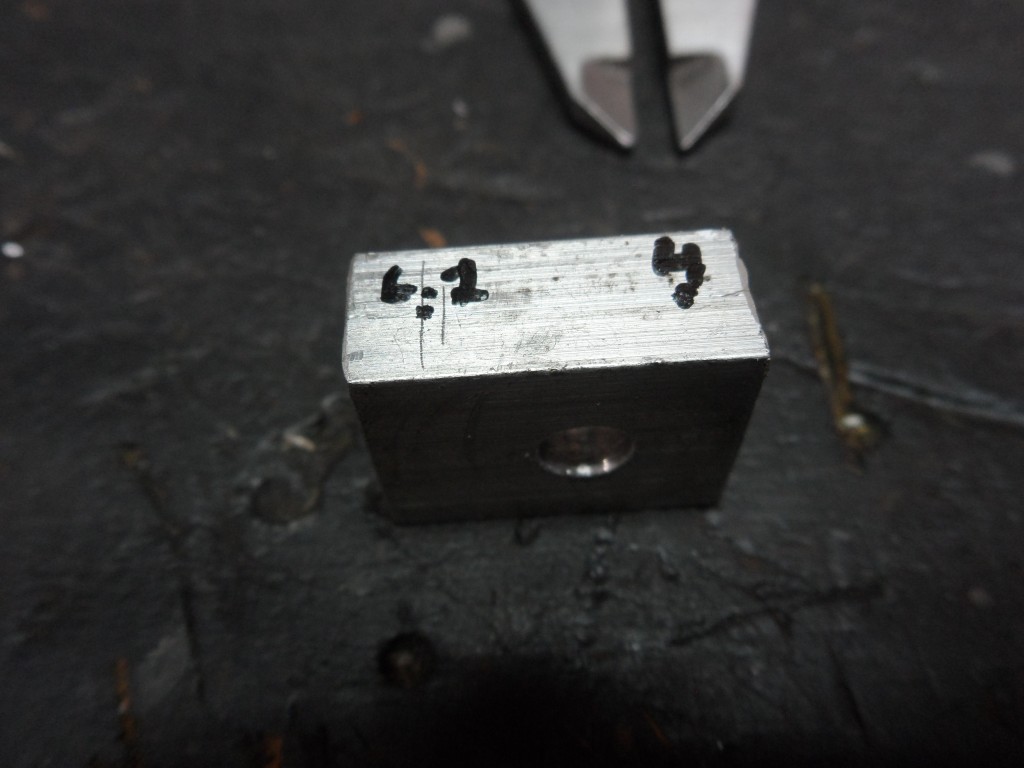

Note que o furo de 4,5mm (à direita) não perfura toda a lateral do bloco. Esse furo de 4,5mm entra no bloco uns 5 a 7 mm apenas.

Agora que o bloco está tudo furado, podemos posicionar os elementos eletrônicos. O Resistor e o termistor.  Veja na próxima página.
