Elementos eletrônicos do Bloco Aquecedor

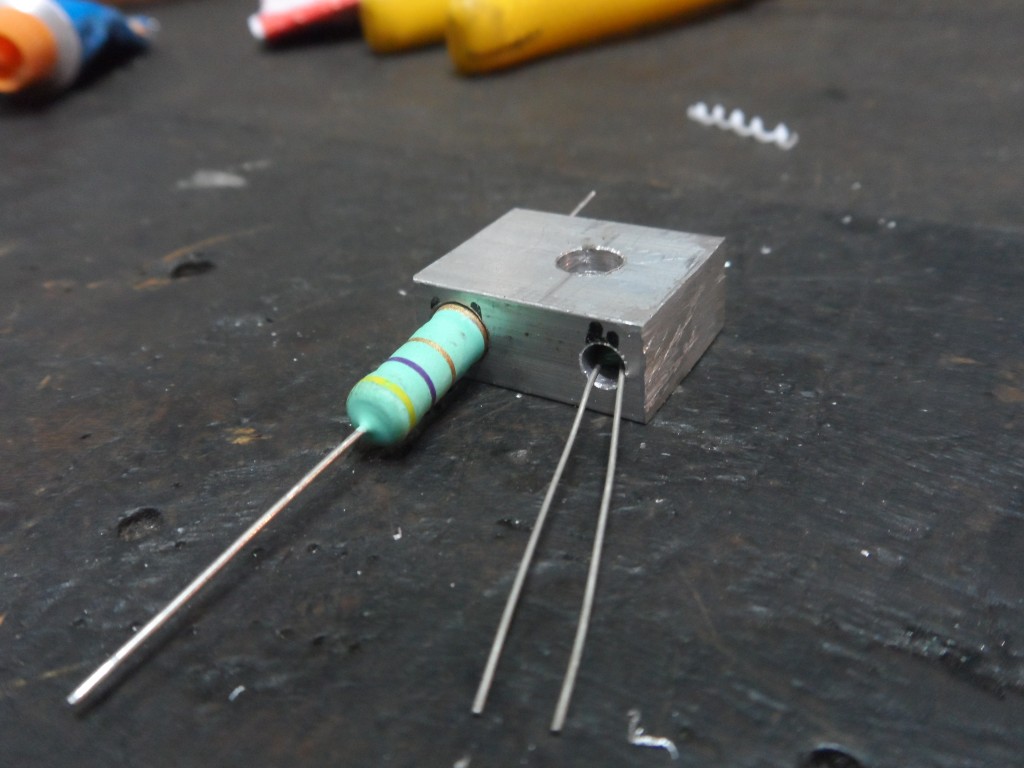

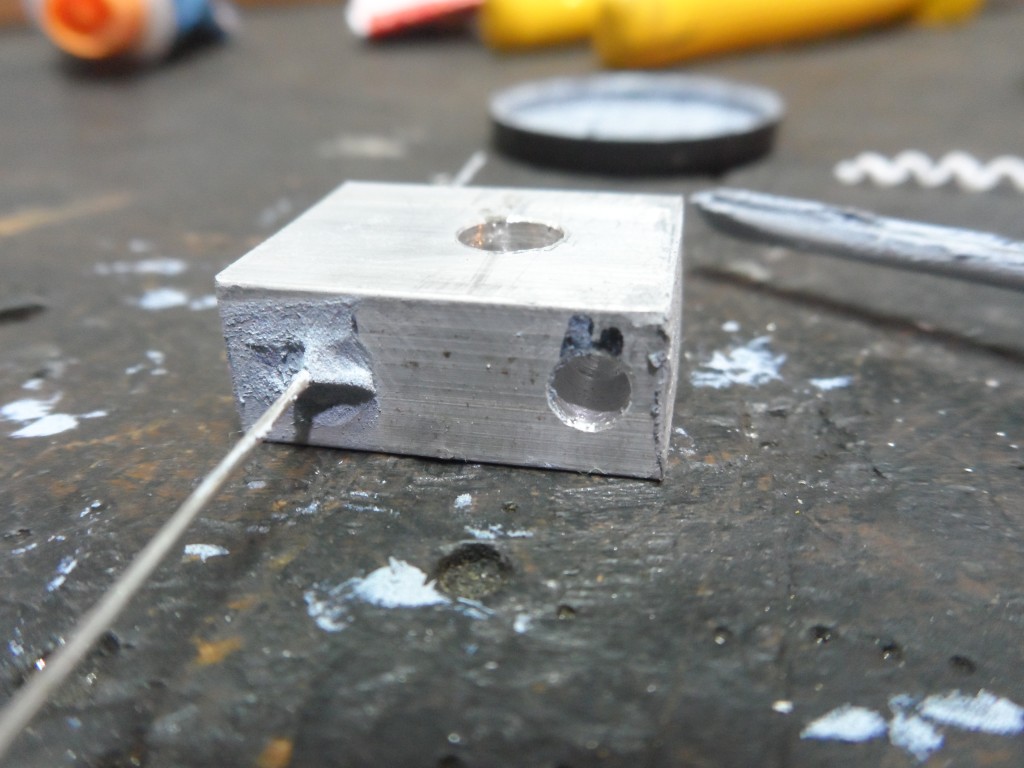

Depois de furar o bloco de alumínio, vamos posicionar os elementos eletrônicos. Veja na imagem abaixo.

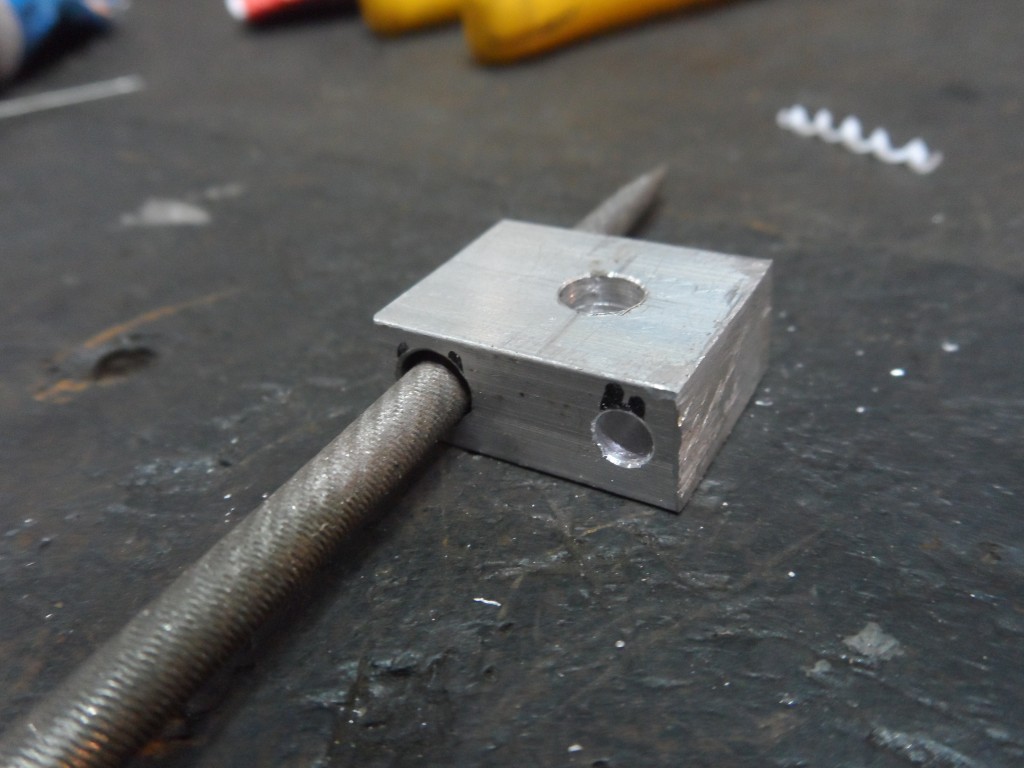

O furo para o resistor foi feito com a broca de 6mm. Porém o resistor é mais “gordo” que isso e devemos aumentar levemente o furo com uma lima cilíndrica. Veja na imagem abaixo.

A ideia é usar a lima e desbastar o furo até o resistor passar meio apertado.

Depois de conseguir encaixar o resistor, temos que passar pasta térmica em todos os pontos de calor.

A pasta térmica melhora a transferência de calor entre os elementos, permitindo que o calor gerado no resistor seja rapidamente transferido para o bloco de alumínio. Sem a pasta térmica, o resistor queima devido ao super aquecimento. Com a pasta térmica, o calor gerado pelo resistor é “puxado” pelo alumínio, que aquece.

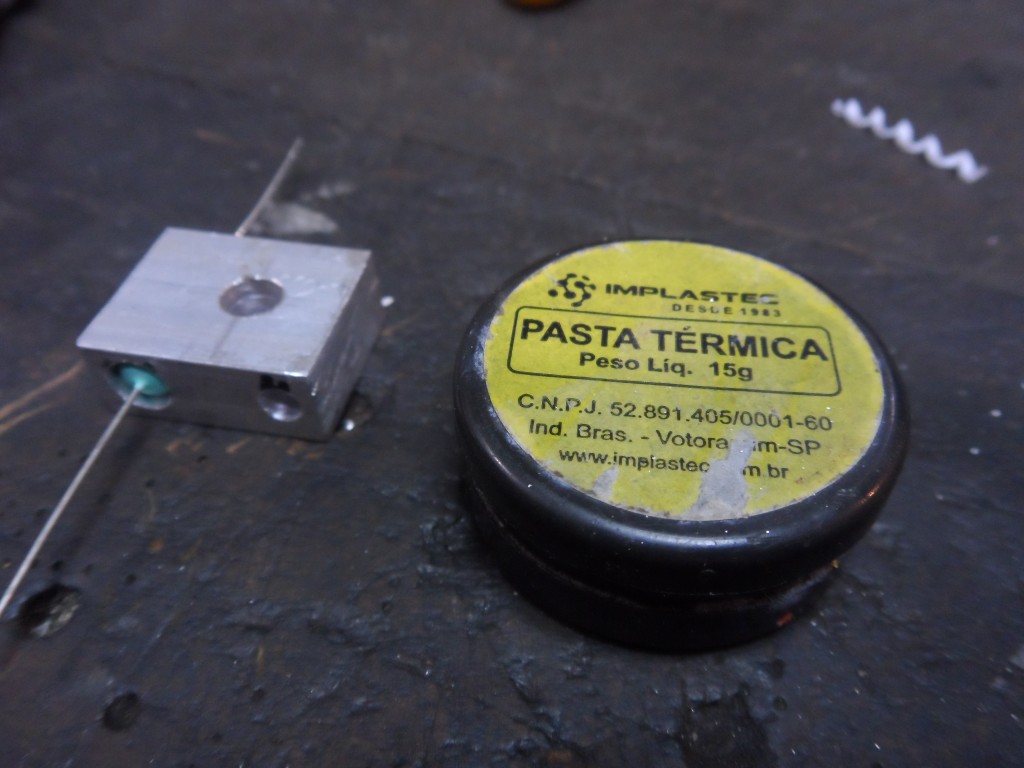

Besunte bem o resistor com a pasta térmica e coloque-o no furo. Tampe as pontas com mais pasta térmica

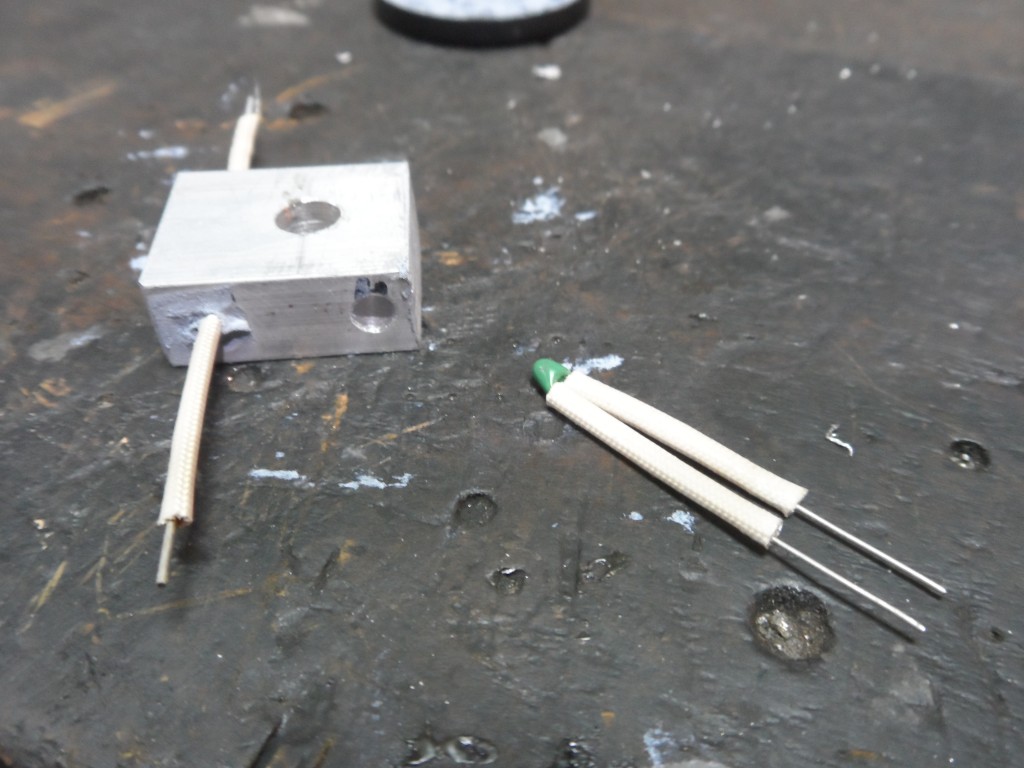

Prepare dois pedaços de espaguete nos terminais do resistor e outros dois pedaços nos terminais do termistor.

Besunte o termistor e o furo com pasta térmica.

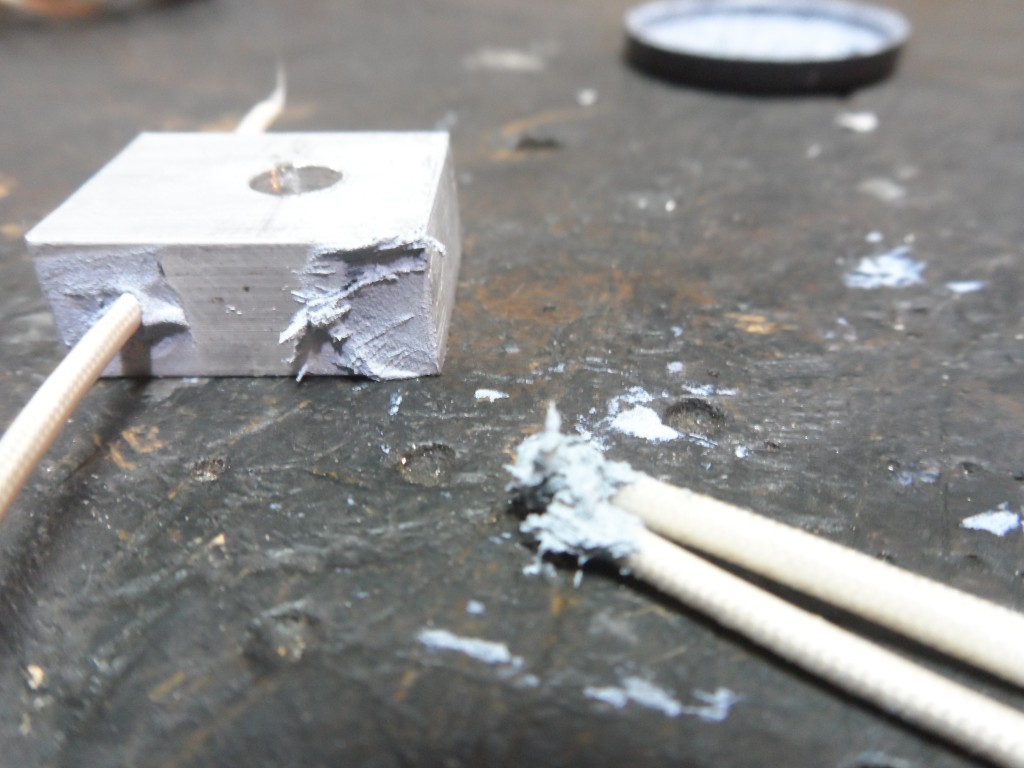

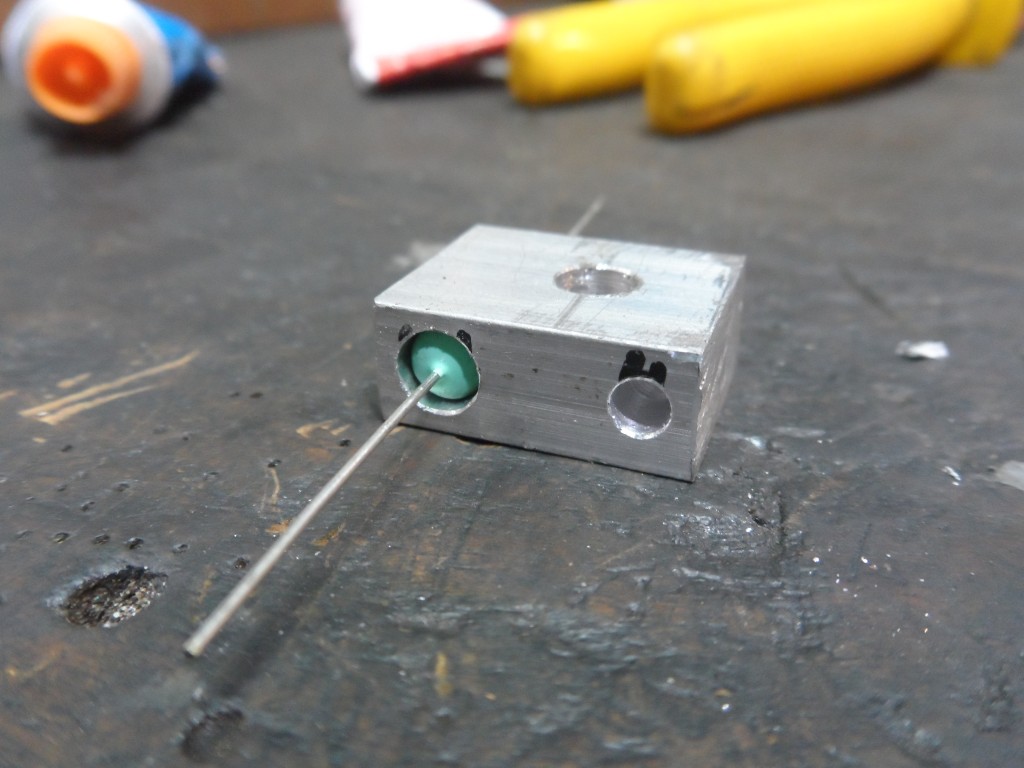

Encaixe o termistor no furo. Cuidado especial com os espaguetes. Eles devem entrar no furo junto com o termistor, evitando que os terminais metálicos encostem no bloco de alumínio.

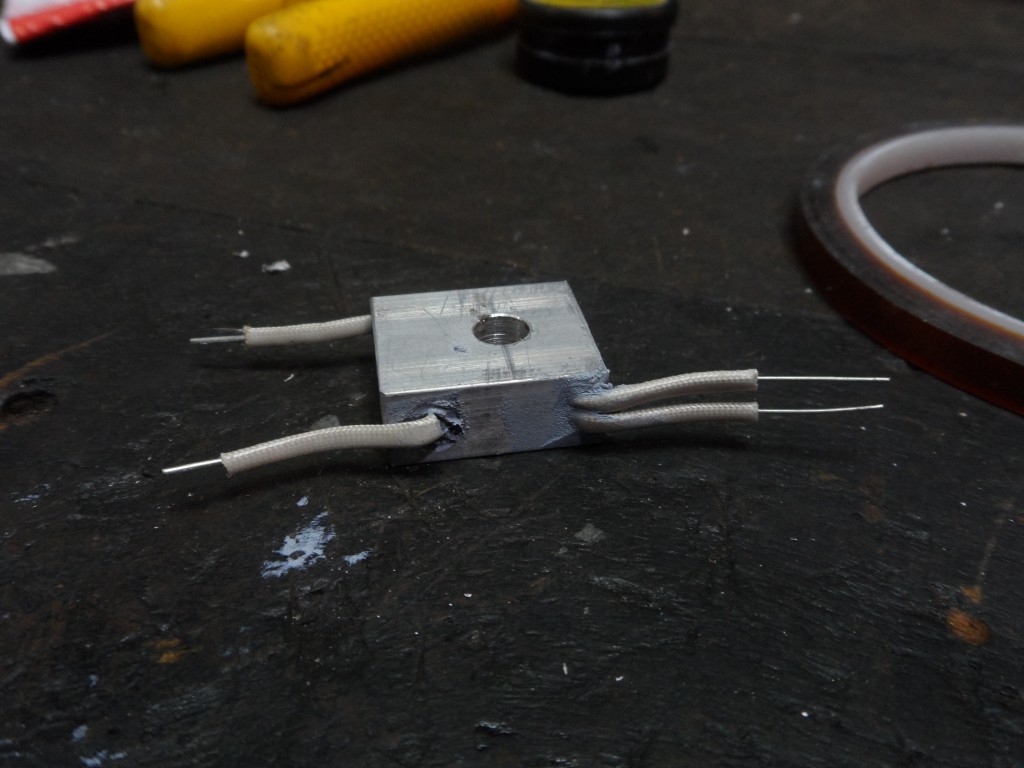

Agora dobre os terminais sempre cuidando para que os terminais estejam cobertos pelo espaguete térmico.

Vamos fixar tudo no lugar com a fita Kapton. Esta fita especial suporta temperaturas até 250 graus célcios. Primeiro vamos passar fita no lado do resistor, fixando ele no bloco.

Depois passamos fita no lado do termistor.

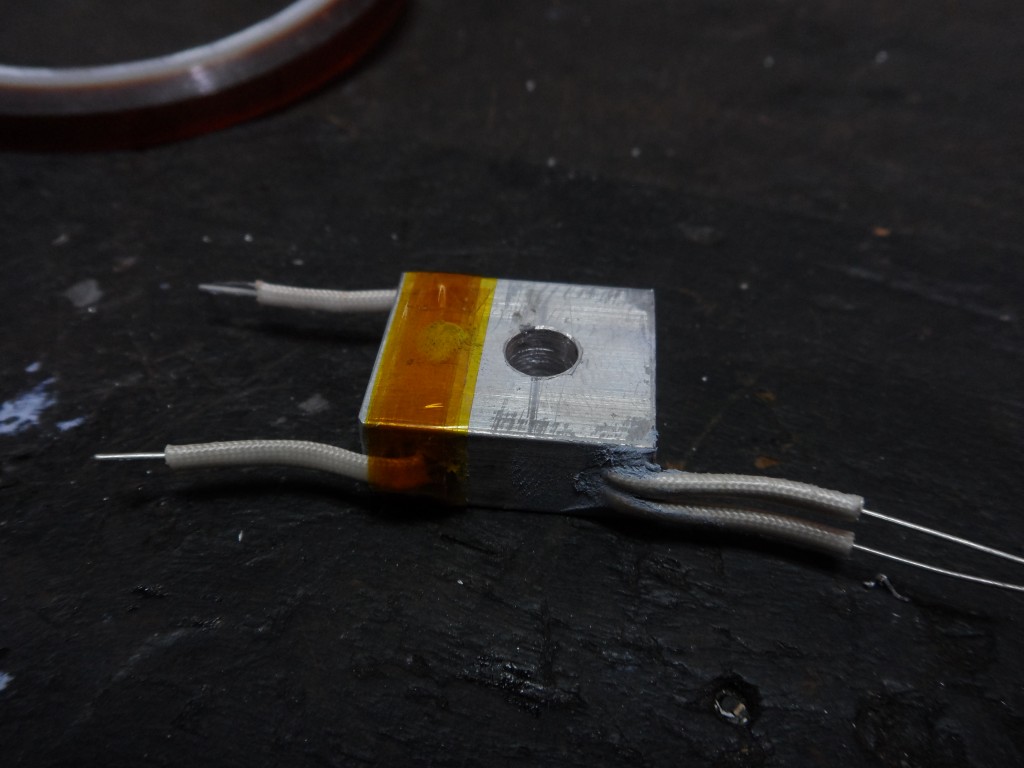

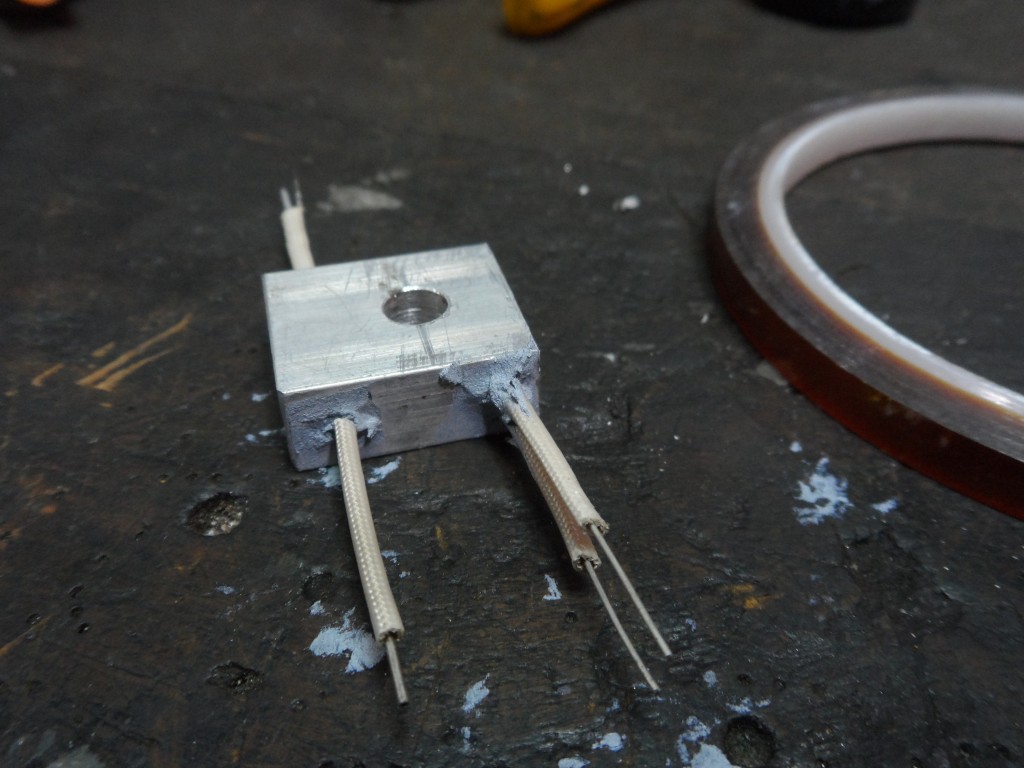

Finalmente temos o bloco aquecedor pronto.

Bloco Aquecedor

Na próxima página vamos fazer o tubo de extrusão.
