Montagem
Acompanhem abaixo a montagem da ponte-h:

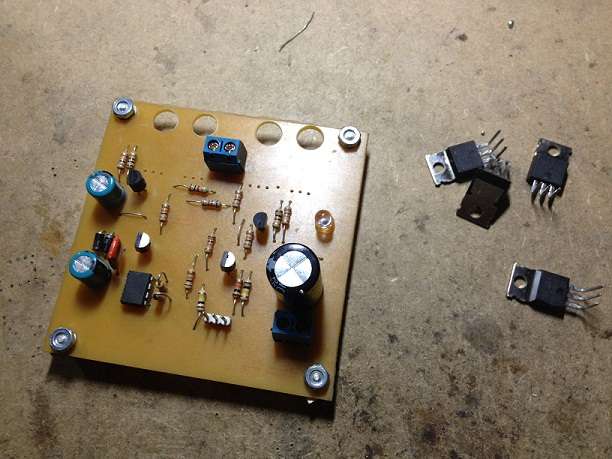

Placa com todos componentes. Notem que colocamos 4 espaçadores nos cantos da placa. Os transistores FET estão ao lado. Vamos construir um dissipador para a ponte.

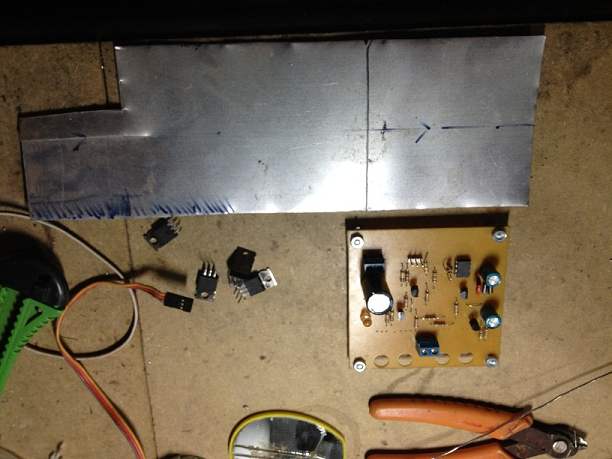

Separamos uma chapa de aluminio.

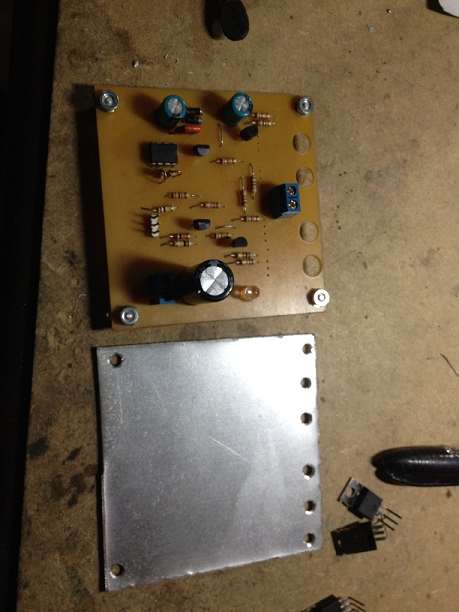

Cortamos no tamanho da placa, furamos os cantos e os furos dos parafusos dos transistores usando o mesmo desenho que usamos para fazer as placas.
Cortamos no tamanho da placa, furamos os cantos e os furos dos parafusos dos transistores usando o mesmo desenho que usamos para fazer as placas.

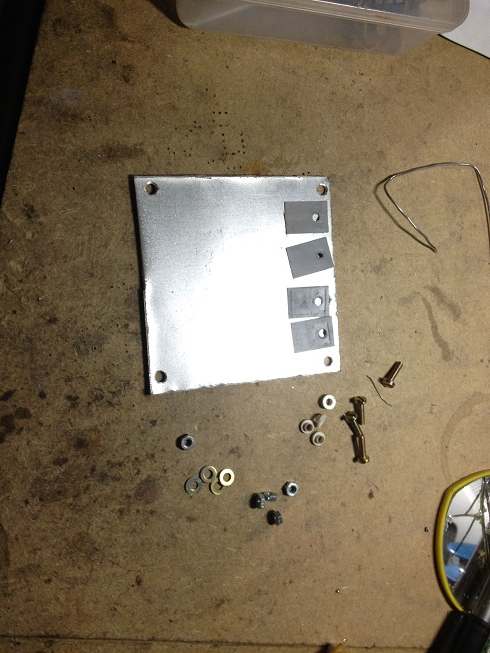

Separamos os isoladores, os espaçadores de plástico e os parafusos.

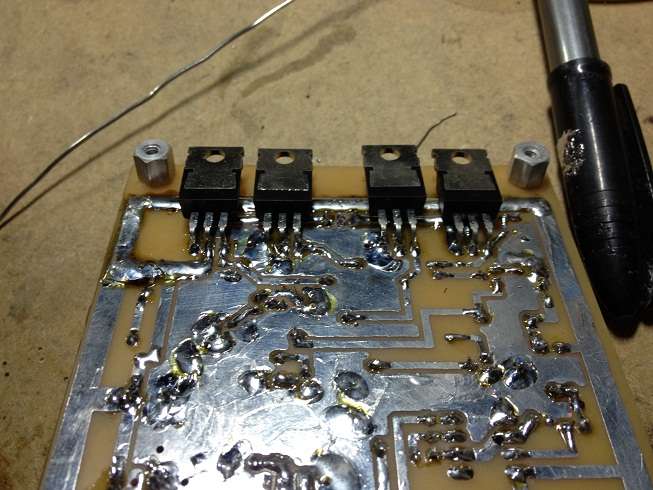

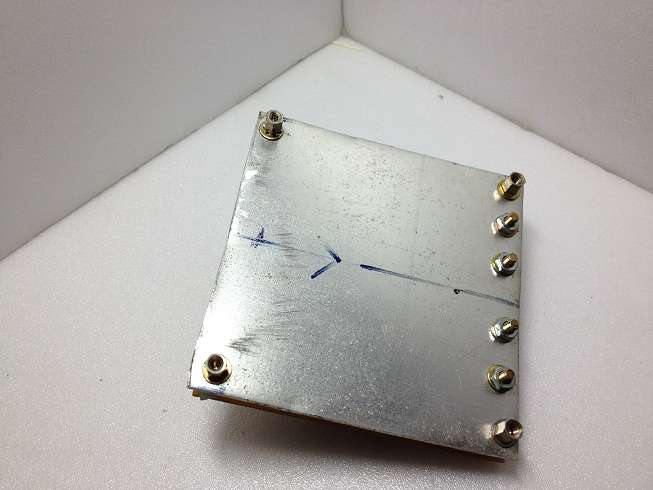

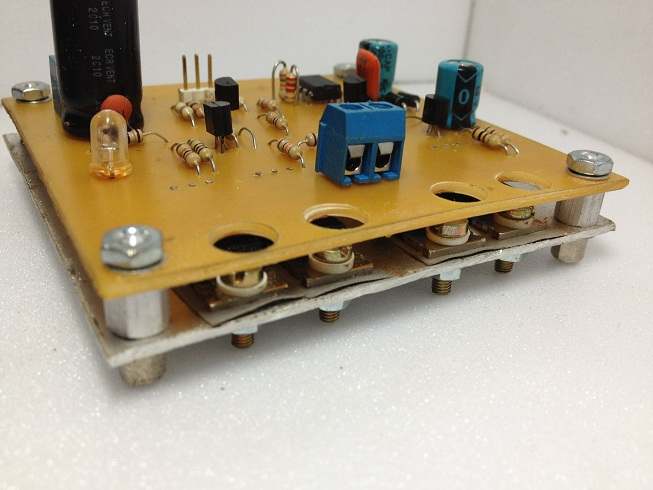

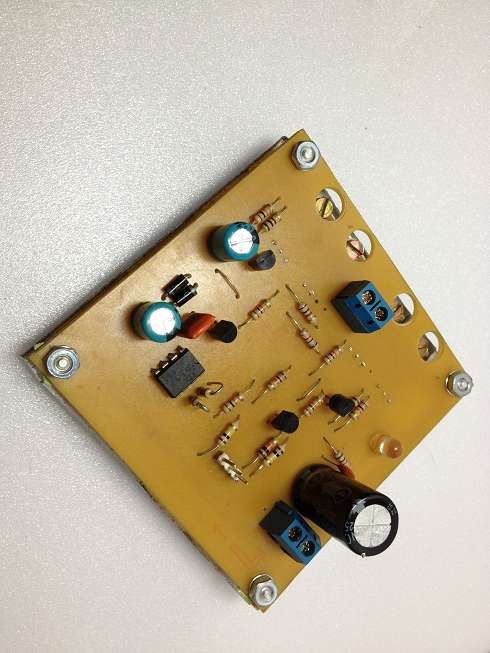

Esta pronta nossa Ponte-H!
Confira a ponte em funcionamento:
Acionamento

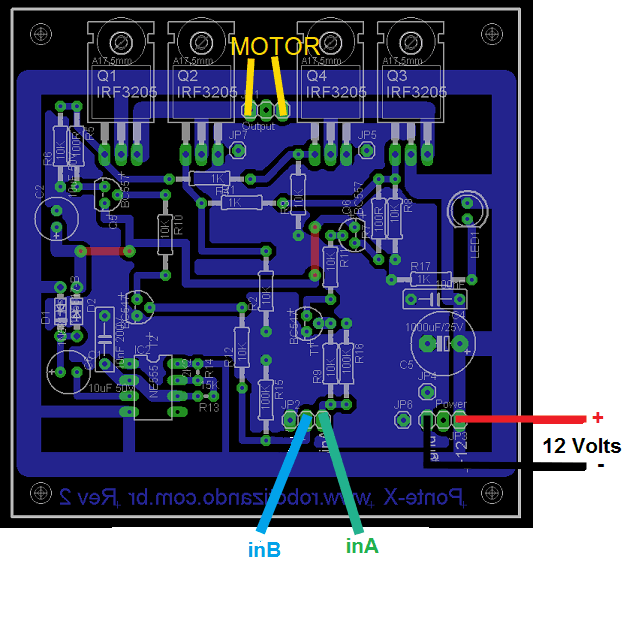

Para acionar a ponte, devemos entrar com um sinal de 5V ou no pino inA ou inB, para girar o motor respectivamente para um lado ou outro.
ATENÇÃO! – Se as entradas inA e inB forem acionadas simultâneamente uma situação de curto circuito ocorrerá e a ponte-h pegará fogo!! Portanto cuidado.
Com uma ponte-h dessas podemos usar um sinal do tipo pwm nas suas entradas e dosar quanto tempo os transistores ficarão ligados, e assim dosar a potência entregue ao motor e por consequência, controlar a sua velocidade.

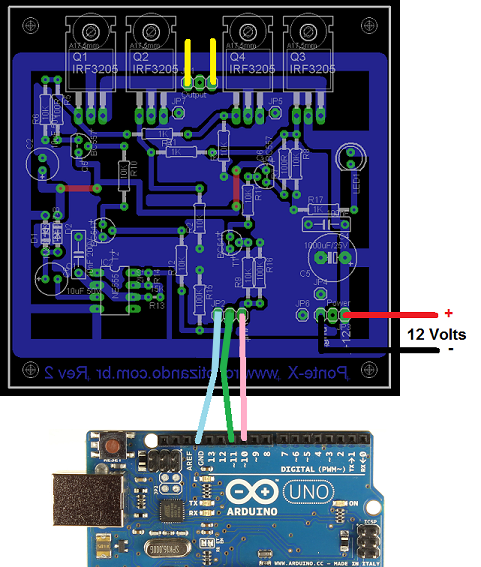

Um Arduino possue 6 canais PWM. E usamos dois desses canais para controlar cada ponte-h, podendo controlar até 3 pontes com um arduino só.
Mesmo usando transistores que teoricamente controlam 75 Ampéres, devido a aspectos de construção da placa, estabeleci o limite de 40 Ampéres como aceitável.
Ainda não consegui testar a ponte no limite. Vou desenhar um teste com instrumentos adequados, mas o vídeo abaixo nos dá uma idéia do que a ponte é capaz.
A próxima versão será para controlar motores de 24 Volts, e correntes de até 75 Ampéres. Vou incluir um circuito com uns “totem-poles” e possibilidade de colocar 2, 3, 4 fets em paralelo e expandir a capacidade da ponte para uns 200 Ampéres ou mais. Aguardem!
Abaixo o material para fazer a ponte-h:
- Esquema, Leiautes de placa e desenho da placa
- Fontes do leiaute em formato eagle
- Arquivos Proteus para analise
Espero que tenham gostado! Até a próxima pessoal!
